CTS Oscillator低相位噪聲PLL處理方法
　　現在的客戶對于高性能晶體振蕩器的要求比較高,尤其是使用OCXO振蕩器和差分晶振系列的,要求其低相位噪聲和相噪模式達到優異的水平.CTS Corporation公司在這方面進行了很好的處理,采用的PLL(鎖相環)技術,并提供了完整的解決方案,可以很好的降低石英晶體振蕩器的噪聲和功耗,以下是相關的資料.
　　薩諸塞州霍普金頓-CTS晶振公司(紐約證券交易所代碼:CTS)宣布了一種新的低噪聲PLL模塊.對高清視頻流和多種應用/用戶之間的同時連接的市場需求要求OEM電信設備建立傳輸高容量多媒體流量的新手段.結果,系統制造商將其設計重點放在增加信道容量和傳輸速度上,同時將抖動噪聲水平保持在最低可能的最低水平.涉及物聯網(IoT),移動高清視頻和自動駕駛系統等涉及到云的連接的技術協議有望引領市場對5G網絡系統內傳輸的需求.

　　各種系統的定時階段以及在以高頻率/比特率運行的網絡中的噪聲傳播可能會帶來信號合成或時鐘恢復階段的挑戰.合成或恢復網絡時鐘時產生的任何雜散噪聲都會在系統中傳播,并可能損壞數據包.傳統上,系統設計工程師使用多級時序,將音頻一端鎖定到穩定的低頻參考源,另一端鎖定到PLL電路,最終將頻率乘以更高的頻率進行傳輸.
　　為了消除潛在的寄生噪聲產生和傳播,CTS設計了一種新的集成式微型化PLL模塊解決方案.此新設備已添加到我們的產品中,以擴展CTS當前基于ASIC的PLL產品系列.新的PLL石英晶體振蕩器解決方案提供雙LVCMOS輸出,啟用/禁用和鎖定檢測功能.它的微型尺寸允許卷帶包裝進行拾取和放置組裝.

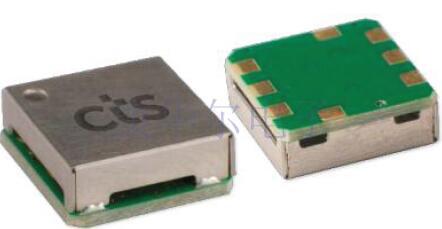

新的超小型PLL模塊VFJA9591C平臺具有以下優點:
　　尺寸9.5×9.1×3.6mm;
　　輸出頻率范圍10MHz至200MHz雙端;
　　輸入頻率范圍10MHz至160MHz;
　　+3.3V-LVCMOS;
　　100KHz<-160dBc/Hz時的相位噪聲.
市場應用:
　　回傳時間/無線通信/寬帶上網/微波PTP和PTMP/軍事通訊/基地臺/自動駕駛/數碼影像/測試與量測/雷達系統.
