- 編號：47610468
- 頻率：9.6~52.0MHZ
- 尺寸：2.5×2.0詳細瀏覽PDF文檔
溫補振蕩器,KDS晶振原裝正品,DSB221SDA晶振,1XXB16369CAA
小型,薄型晶體諧振器,"1XXB16369CAA"特別適用于有小型化要求的市場領域,小型,薄型是對應陶瓷諧振器(偏差大)和通常的晶體諧振器(偏差小)的中間領域的一種性價比出色的產品.最適用于HDD, SSD,USB, Blu-ray等用途,符合無...
航欄(14).jpg)
溫補振蕩器,KDS晶振原裝正品,DSB221SDA晶振,石英晶體振蕩器"1XXB16369CAA"OSC應用：無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用：智能手機晶體,無線基站,精密儀器,GPS衛星,汽車應用等晶體濾波器應用無線收發器,智能手機,無線網絡發射,GPS全球定位等等.
.gif)
| 規格參數 | DSB221SDA | |
| 頻率范圍 | 9.6~52.0MHZ | |
| 電源電壓 | +3.0 ~ +5.0V | |
| 消費電流 |
+1.5mA max (f≤26MHZ) +2.0mA max (f＞26MHZ) |
|
| 出力電壓 | 0.8Vp-p min | |
| 溫度特征 |
±0.25×10-6 max /-40~+85℃ ±0.1×10-6 max /-10~+70℃ (Option) |
|
| 出力負荷 | 10KΩ//10pF | |
| 負荷變動特性 | ±0.2×10-6 max (10KΩ//10pF±10%) | |
| 電源電壓特性 | ±0.2×10-6 max (Vcc±5%) | |
| 老化率 | ±1.0×10-6 max /year | |
| 起動時間 | 2.0ms max | |
.gif)
.jpg)
PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上."1XXB16369CAA"如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

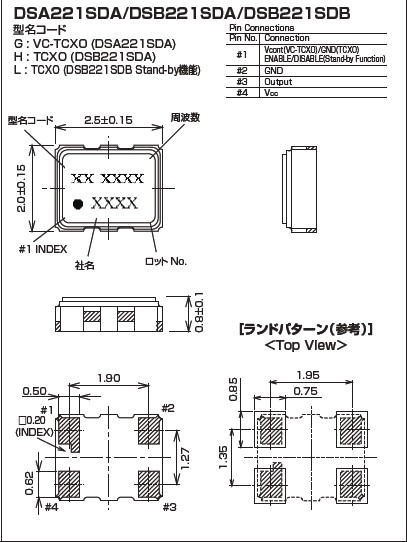

(2) 在設計時請參考相應的推薦封裝.
(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保晶體產品未撞擊機器或其他電路板等.
"1XXB16369CAA"大真空集團是致力于減少二氧化碳等溫室氣體的排放.
我們的生產基地介紹逆變器照明設備和節能空調設備,而參與活動來提高生產設施的運營效率,降低次品率,目的是降低單位能源消耗.
我們積極鼓勵每一個員工對環境負責通過設置溫和的空調溫度和關燈,辦公設備等.
我們更換近800熒光燈和LED燈在中心實驗室在2013財政年度和分銷中心.由于上述努力,2012-2013財年看到減少二氧化碳排放量分別占11.7%和15.4%相比2011年的水平.的放電率指標(單位產值二氧化碳排放)、環保目標的設定,沒有進步,因為在生產中減少值大于減少能源消耗.
