首頁進口晶振石英晶振,愛普生貼片晶振,NS-21R諧振器,車載設備晶振

石英晶振,愛普生貼片晶振,NS-21R諧振器,車載設備晶振

編號：12862043
頻率：300.0~500.0MHZ

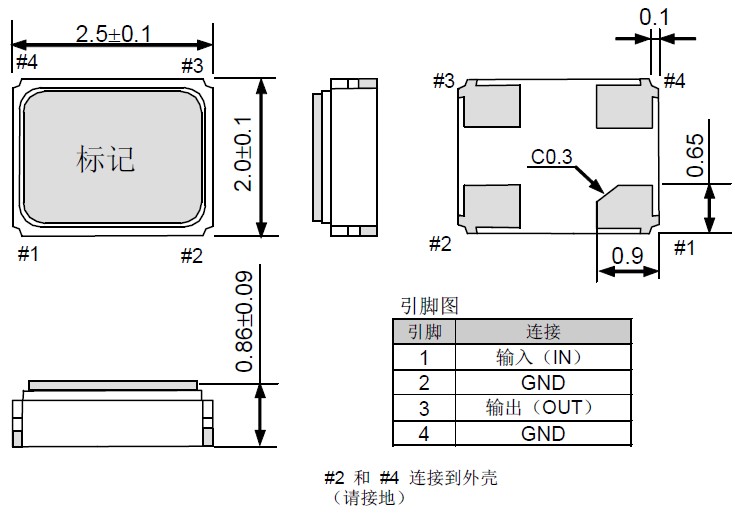

尺寸：2.5*2.0mm

愛普生貼片晶振,NS-21R諧振器,車載設備晶振,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動...

分享到

愛普生貼片晶振,NS-21R諧振器,車載設備晶振,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

晶振參數	符號	NS-21R
標準頻率	fo	300 MHZ to 500 MHZ
存儲溫度	T_stg	-40℃~+85℃
工作溫度	T_use	-40℃~+85℃
頻率公差	F_tol	±50.0 × 10^-6 Max
激進功率	DL	2 mW MAX
拐點溫度	Ti	+20℃ ± 20℃
頻率溫度系數	B	-(1.6 ± 0.4) × 10^-8/ ℃²
諧波比率	RS/R1	2 Min
串聯電阻(ESR)	R1	20 Ω Max
抗沖擊性	S.R	±10.0 × 10^-6 Max
頻率老化	F_age	±10.0 × 10^-6 / years Max

一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：

鎘和CG是外部負載電容,其中已建成的芯片組. （請參閱芯片組的規格）

Rf為具有200KΩ~1MΩ反饋電阻.它的內置芯片一般設置.

Rd為限流電阻470Ω與1KΩ~.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.

一個穩定的振蕩電路需要的負電阻,其值應是晶體阻力的至少五倍.它可寫為|-R|>5的Rr.

例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.因此,這是非常重要的衡量負電阻（-R）以下說明.
