- 編號：3654244
- 頻率：32.768KHZ

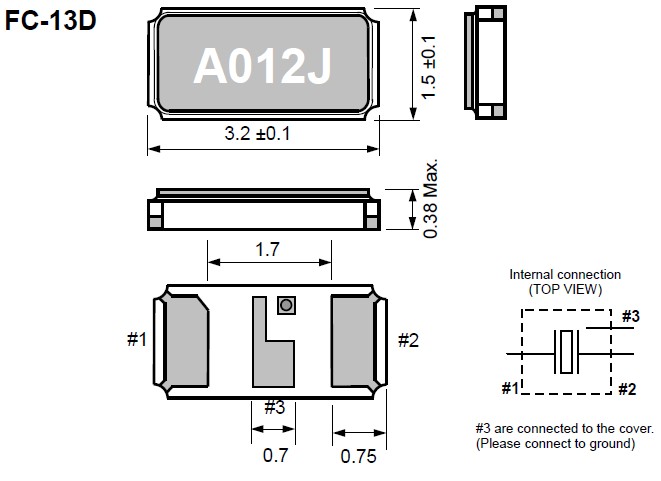

- 尺寸：3.2*1.5mm
石英晶振,愛普生晶振,FC-13D時鐘晶體,輕薄型產品晶振,FC-13D 32.7680KA-AC3
FC-13D時鐘晶體,EPSON石英晶振,"FC-13D 32.7680KA-AC3"輕薄型產品晶振,音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無...
航欄(13).jpg)
FC-13D時鐘晶體,EPSON石英晶振,輕薄型產品晶振,"FC-13D 32.7680KA-AC3",音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
| 晶振參數 | 符號 | FC-13D |
| 標準頻率 | fo | 32.768 KHZ |
| 存儲溫度 | T_stg | -55℃~+125℃ |
| 工作溫度 | T_use | -40℃~+85℃ |
| 頻率公差 | F_tol | ±20.0 × 10-6 Max |
| 激勵功率 | DL | 0.5 uW Max |
| 負載電容 | CL | 7pF,9pF,12.5pF |
| 拐點溫度 | Ti | +25℃ ± 5℃ |
| 頻率溫度系數 | B | - 0.04) × 10-6/ ℃2 Max |
| 諧波比率 | RS/R1 | 2 Min |
| 動態電容 | C1 | 3.2 fF Typ |
| 并聯電容 | C0 | 1.0 pF Typ |
| 串聯電阻(ESR) | R1 | 75 kΩ Max |
| 頻率老化 | F_age | ±3.0 × 10-6 / years Max |
.gif)
.jpg)
激勵功率的大小直接影響石英諧振器的性能,所以電路設計者一定要嚴格控制石英諧振器在規定的激勵功率下工作,以便充分發揮石英諧振器的特性激勵功率一般以微瓦為單位micro Watt,近幾年石英晶體生產技術大幅提升加上產小型化與低功耗需求的提升已不需要提供過高的驅動功率.
功率偏小對于長期穩定有利,功率稍大對于短期溫度有利.
激勵功率太大:
"FC-13D 32.7680KA-AC3",石英片振動強,振動區域溫度升高,石英片內產生溫度梯度,會使頻率穩定度降低；功率過大時由于機械形變超過彈性限度而引起永久性的晶格位移,使頻率產生永久性的變化,甚至有時會把石英片振壞；功率過大會使等效電阻增加(一般阻抗10~100奧姆),電極與接著材料的接口惡化,Q值下降,電阻溫度特性和頻率溫度特性變得不規則；激勵功率過大容易激起寄生振蕩,同時還會使老化變大.
激勵功率太低:
會使信號雜音比變小而影響短期穩定度,諧振器不易起振,影響工作的穩定和可靠性,所以使用者應根據不同的要求嚴格控制激勵功率；更不能為了增大輸出而隨意提高激勵功率.
"FC-13D 32.7680KA-AC3", 愛普生認為,地球的承載能力是有限的,減少環境負荷,人人有責. 因此,愛普生致力于在2050年前將所有產品和服務生命周期中的二氧化碳排放量減少90%.同時,作為生態系統的有機組成部分,愛普生將繼續與其所在地的社區齊心協力,共同恢復和保護生物多樣性.
為實現“Environmental Vision 2050”而設定的四大目標
將產品完整生命周期中的二氧化碳排放量減少90％.
實現所有產品的資源重復利用和循環利用.
將二氧化碳的直接排放量減少90％,并消除二氧化碳之外的其它溫室氣體的排放.
作為生態系統的有機組成部分,與當?shù)厣鐓^(qū)共同努力,恢復和保護生物多樣性.
