首頁數碼電子應用產品KDS晶振,有源晶振,DSO751SR晶振
- 編號：1525136
- 頻率：0.2~167.0MHZ
- 尺寸：7.3*4.9詳細瀏覽PDF文檔
KDS晶振,有源晶振,DSO751SR晶振
最適合用于汽車電子領域的小型表面貼片型晶體諧振器,也可對應有高可靠性要求的引擎控制用CPU的時鐘部分,在極端嚴酷的環境條件下也能發揮穩定的起振特性,具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的...
航欄(14).jpg)
數碼相機有源晶振,KDS晶振供應商,DSO751SR諧振器,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
.gif)

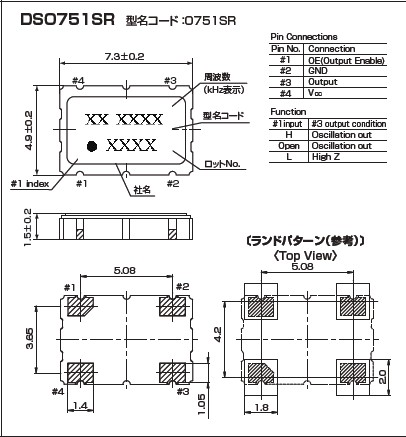

| 規格參數 | DSO751SR |
| 頻率范圍 | 0.2~167.0MHZ |
| 電源電壓 | +1.8 ~ +3.3V |
| 消費電流 |
+1.5mA max (f≤26MHZ) +2.0mA max (26＜f≤52MHZ) +2.5mA max (f≤60MHZ) |
| 出力電壓 | 0.8Vp-p min(f≤52MHZ) |
| 溫度特征 |
±2.5×10-6 max /-30~+85℃ ±2.5×10-6 max /-40~+85℃(Option) |
| 出力負荷 | 30pF |
| 負荷變動特性 | ±0.2×10-6 max (10KΩ//10pF ± 10%) |
| 電源電壓特性 | ±0.2×10-6 max (Vcc ± 5%) |
| 老化率 | ±1.0×10-6 max /year |
| 起動時間 | 2.0ms max |
.gif)
.jpg)
如果由頻率計數器測量的頻率比目標頻率高,要增加電容(CL,或Cd以及C 8)的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：
方法1：降低產品線路外部電容(Cd和CG)的值,并通過晶體具有較低負載電容(CL).
方法2：采用小電阻（RR）的晶體.
方法3：使用鎘和CG的不等價的設計.
我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
